砂輪線速度35m/s，高效率，表面處理效果好
液壓驅動的砂輪/導輪修整裝置，移動平順，修正精度高
機體由高品質米漢納鐵鑄件制成，經自然時效處理，具有高剛性，不易變形

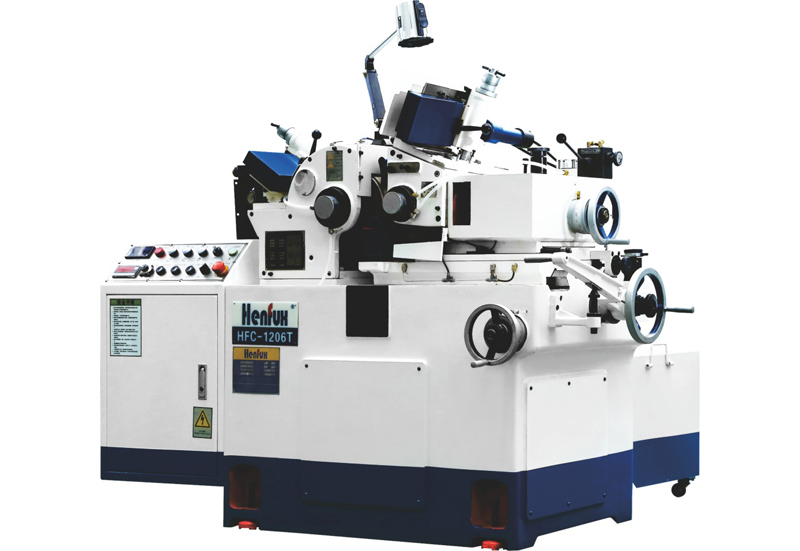

經濟型無心磨床
| 機型 | HFC-1206T | HFC-1808T | HFC-1810T | HFC-1812T |
| 標準工作臺直徑 | φ1~φ35mm | φ1~φ50mm | φ1~φ50mm | φ1~φ50mm |
| 特別工作臺直徑 | φ30~φ60mm | φ40~φ100mm | φ40~φ100mm | φ40~φ100mm |
| 研磨砂輪尺寸（外徑X寬X內徑） | φ305×150×φ120 | φ455×205×φ228.6 | φ455×255×φ228.6 | φ455×305×φ228.6 |
| 調整輪尺寸（外徑X寬X內徑） | φ205×150×φ90 | φ255×205×φ111.2 | φ255×255×φ111.2 | φ255×305×φ111.2 |
| 主軸形式 | 動壓型 | 動壓型 | 動壓型 | 動壓型 |
| 主軸旋轉精度 | ＜0.002mm | ＜0.002mm | ＜0.002mm | ＜0.002mm |
| 導輪傳動方式 | 鏈傳動 | 鏈傳動 | 鏈傳動 | 鏈傳動 |
| 供油壓力 | 5-10kg/c㎡ | 5-10kg/c㎡ | 5-10kg/c㎡ | 5-10kg/c㎡ |
| 研磨砂輪轉速 | 1950 r.p.m | 1520 r.p.m | 1520 r.p.m | 1520 r.p.m |
| 調整輪轉速 | （1-300） r.p.m | （1-300） r.p.m | （1-300） r.p.m | （1-300） r.p.m |
| 砂輪驅動馬達 | 7.5HP（5.5kw） AC380V/50Hz | 15HP（11kw） AC380V/50Hz | 15HP（11kw） AC380V/50Hz | 20HP（15kw） AC380V/50Hz |
| 調整輪驅動馬達 | 2.6HP（2kw） AC200V/50Hz | 4HP（3kw） AC200V/50Hz | 4HP（3kw） AC200V/50Hz | 4HP（3kw） AC200V/50Hz |
| 油壓驅動馬達 | 1HP（0.75kw） AC380V/50Hz | 1HP（0.75kw） AC380V/50Hz | 1HP（0.75kw） AC380V/50Hz | 1HP（0.75kw） AC380V/50Hz |
| 冷卻驅動馬達 | 1/8HP（90W） AC380V/50Hz | 1/4HP（180W） AC380V/50Hz | 1/4HP（180W） AC380V/50Hz | 1/4HP（180W） AC380V/50Hz |
| 調整輪進給手輪 | 3.5mm/rotation 0.02mm/graduation | 3.5mm/rotation 0.05mm/graduation | 3.5mm/rotation 0.05mm/graduation | 3.5mm/rotation 0.05mm/graduation |
| 調整輪微調手輪 | / | 0.1mm/rotation 0.001mm/graduation | 0.1mm/rotation 0.001mm/graduation | 0.1mm/rotation 0.001mm/graduation |
| 工作臺進給手輪 | 7mm/rotation 0.05mm/graduation | 9mm/rotation 0.10mm/graduation | 9mm/rotation 0.10mm/graduation | 9mm/rotation 0.10mm/graduation |
| 工作臺微調手輪 | 0.2mm/rotation 0.001mm/graduation | 0.2mm/rotation 0.001mm/graduation | 0.2mm/rotation 0.001mm/graduation | 0.2mm/rotation 0.001mm/graduation |
| 修整進給手輪 | 1.5mm/rotation 0.01mm/graduation | 2mm/rotation 0.01mm/graduation | 2mm/rotation 0.01mm/graduation | 2mm/rotation 0.01mm/graduation |
| 調整傾斜角度 | +5°~-3° | +6°~-5° | +6°~-5° | +6°~-5° |
| 調整輪旋轉角度 | ±5° | ±6° | ±6° | ±6° |
| 機器尺寸（長X寬X高） | 1800×1400×1450mm | 2350×1960×1550mm | 2350×1960×1550mm | 2350×1960×1550mm |
| 裝箱尺寸（長X寬X高） | 2000×1700×1700mm | 2400×2000×1800mm | 2400×2000×1800mm | 2400×2000×1800mm |
| 機器重量 | 1770kg | 2850kg | 2950kg | 3050kg |
| 裝箱重量 | 1920kg | 3005kg | 3150kg | 3250kg |
